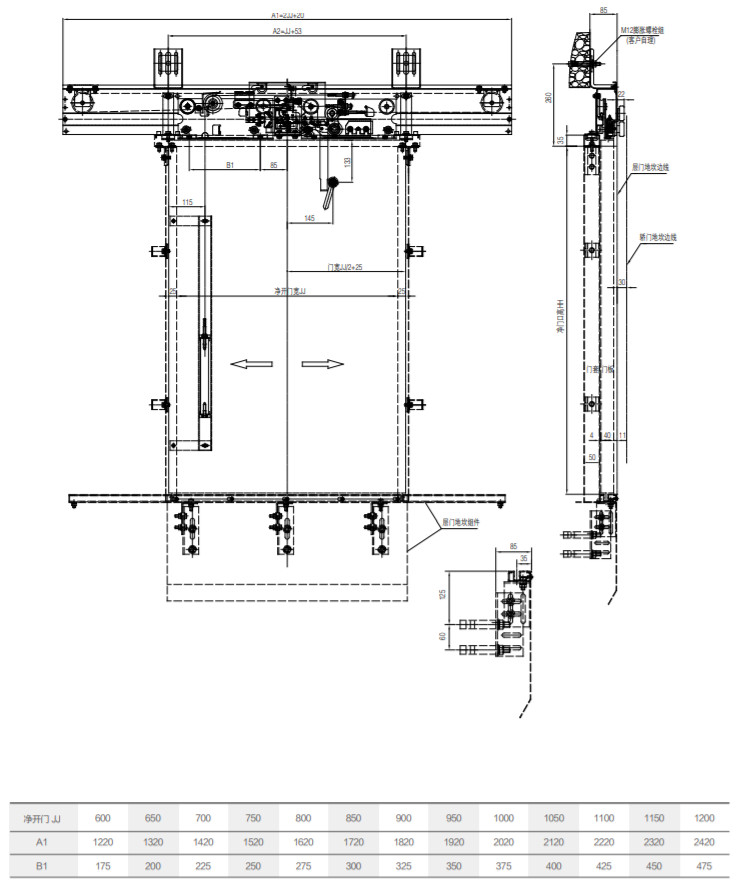

2 lapų centre atidaromų nusileidimo durų įtaisas THY-LD-B
1. Atrakinimo būdas – atrakinti durų skydelį ir atlikti 45 kg švytuoklės smūgio bandymą.
2. Durys uždaromos sunkiu plaktuku, o sunkusis plaktukas ir kreipiamasis vamzdis uždedami aikštelės durų vidinėje pusėje.
3. Durų spyna išlaikė Nacionalinio liftų inspekcijos centro bandymą ir gavo CE bei CU-TR sertifikatus.
4. Taikoma durų spynos įtampa: ≤ AC230V, ≤ DC110V.
1. Palangės ir durų dangtelio montavimas
1.1. Nustatykite palangės įėjimo ir išėjimo padėtį pagal keltuvo kabinos dydį; sureguliuokite palangės centrą taip, kad jis sutaptų su įėjimo ir išėjimo centru, ir pažymėkite palangės centrą; sureguliuokite palangės lygį, kad jis būtų mažesnis nei 1/1000; paviršius, kad vanduo nepatektų į keltuvo kabiną.

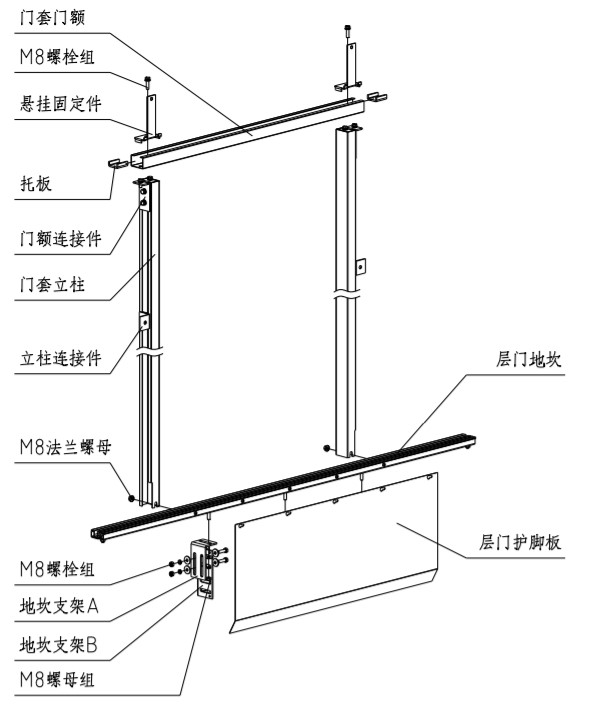

1.2. Surinkite durų gaubto kolonėlę ir durų gaubto duris jungiamosiomis detalėmis ir sumontuokite pakabinimo tvirtinimo dalis; uždėkite duris ant palangės, sureguliuokite durų gaubto kolonėlės vertikalumą, kad jis būtų mažesnis nei 1/1000; durų gaubto centras sutaptų su įėjimo ir išėjimo centrais. Palangės centro žymės matavimas; durų gaubto apatinės kaktos plokštumos ir palangės viršutinės plokštumos dydis yra grynasis durų aukštis. Baigę reguliavimą, užfiksuokite M8 flanšo veržlę. Sureguliavę dydį, pritvirtinkite kolonėlės jungtį prie sienos.
1.3. Pritvirtinkite aikštelės durų pirštų apsaugą prie slenksčio.

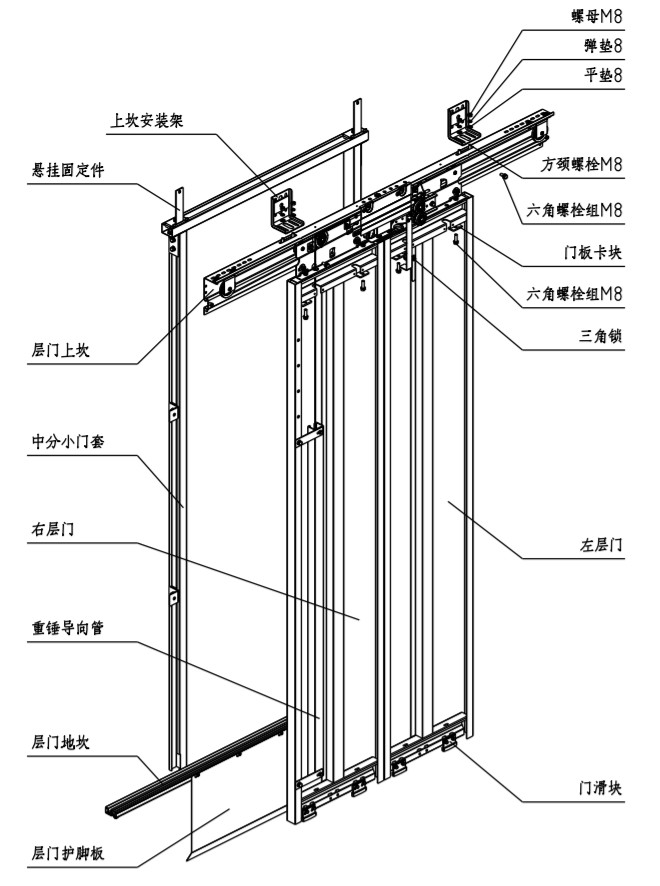

2. Aikštelės durų įtaiso montavimas

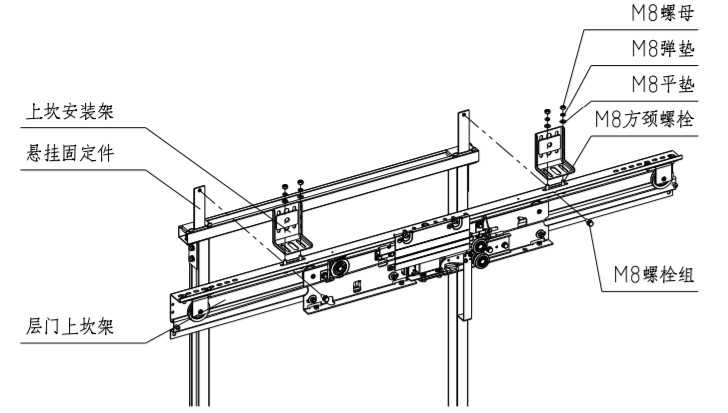

2.1. Sulygiuokite viršutinį aikštelės durų slenksčio rėmą su pakabos tvirtinimo dalies apatinio galo kaiščiu ir užfiksuokite viršutinį slenksčio rėmą bei aikštelės durų pakabos tvirtinimo dalį M8 * 20 varžtų grupe.
2.2. Pritvirtinkite viršutinį slenksčio tvirtinimo rėmą prie keltuvo sienos išsiplėtimo varžtais arba kiauryminiais varžtais. Viršutinis slenksčio tvirtinimo rėmas ir aikštelės durų viršutinė slenkstis sujungti M8 kvadratiniais varžtais su kakleliu.
2.3. Pakoreguokite aikštelės durų viršutinį slenkstį kairėje ir dešinėje, kad durų centras būtų atidarytas, o įėjimo ir išėjimo centrai sutaptų.
2.4. Sureguliuokite aikštelės durų įtaiso grindų vertikalumą. Sureguliuokite aikštelės durų įtaiso grindų vertikalumą iki ±0,5 mm, nubrėždami vertikalią liniją arba imdami kaip atskaitos tašką nuo kabinos durų slenksčio.
2.5 Peržiūrėję pagrindinius palangės rėmo montavimo parametrus ant šių grindų durų, priveržkite visus montavimo varžtus:

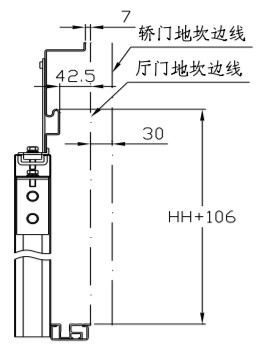

Aikštelės durų viršutinio slenksčio rėmo aukštis: atstumas tarp aikštelės durų viršutinio slenksčio rėmo kreipiančiosios viršutinio paviršiaus ir aikštelės durų slenksčio yra HH+106 mm;
Viršutinio aikštelės durų slenksčio rėmo centras: nuokrypis tarp viršutinio aikštelės durų slenksčio rėmo centro ir įėjimo bei išėjimo centrų yra ±1 mm;
Atstumas tarp aikštelės durų viršutinio slenksčio kreipiančiojo ir kabinos durų slenksčio: atstumas tarp aikštelės durų viršutinio slenksčio kreipiančiojo ir aikštelės durų slenksčio yra 42,5 mm, o atstumas nuo kabinos durų slenksčio – 72,5 mm.
Aikštelės durų viršutinio slenksčio rėmo aukštis: atstumas tarp aikštelės durų viršutinio slenksčio rėmo kreipiančiosios viršutinio paviršiaus ir aikštelės durų slenksčio yra HH+106 mm;
Viršutinio aikštelės durų slenksčio rėmo centras: nuokrypis tarp viršutinio aikštelės durų slenksčio rėmo centro ir įėjimo bei išėjimo centrų yra ±1 mm;
Atstumas tarp aikštelės durų viršutinio slenksčio kreipiančiojo ir kabinos durų slenksčio: atstumas tarp aikštelės durų viršutinio slenksčio kreipiančiojo ir aikštelės durų slenksčio yra 42,5 mm, o atstumas nuo kabinos durų slenksčio – 72,5 mm.
