2 varčių centrinio atidarymo nuolatinio magneto sinchroninis durų operatorius THY-DO-100A
1. Greitas pristatymas
2. Sandoris yra tik pradžia, paslauga niekada nesibaigia
3. Tipas: Durų operatorius THY-DO-100A
4. Galime tiekti BST, NBSL, OULING, ES, YS, HD ir kitų prekių ženklų sinchronines ir asinchronines durų valdymo sistemas.
5. Pasitikėjimas yra laimė! Niekada nenuvilsiu tavo pasitikėjimo!
1. Durų atidarymo staklėse naudojama sinchroninė diržinė transmisija. Sinchroninis diržas yra optimizuotas vibracijos ir triukšmo mažinimui. Sinchroninio diržo ratas pagamintas iš dilimui atsparios medžiagos, kuri pasižymi mažesniu veikimo triukšmu ir ilgesniu sinchroninio diržo tarnavimo laiku.
2. Įdiegtas vietinių ir tarptautinių žinomų prekės ženklų liftų durų mašinos specialus dažnio keitiklis, uždaros kilpos vektorinio valdymo technologija. Dėl tiesioginės nuolatinio magneto sinchroninio variklio pavaros yra mažiau perdavimo įtaisų, patikimesnis veikimas, mažesni nuostoliai, didesnė aplinkos apsauga ir energijos taupymas bei didesnis valdymo tikslumas.
3. Durų peilis naudoja sinchroninį durų peilį ir turi integruotą automobilio durų užraktą. Nereikia montuoti buferio ant grindų durų įrenginio sluoksnis po sluoksnio, todėl salės durys ir automobilio durys iš tikrųjų atidaromos ir uždaromos sinchroniškai. Kiekvienoje besisukančioje dalyje yra įmontuoti riedėjimo guoliai, sujungti su kaiščio velenu. Durų peilis lanksčiai atsitraukia ir atleidžia peilį, be slydimo trinties, be nusidėvėjimo ir nereikalauja priežiūros. Transmisijos mechanizmas yra padengtas guma ir veikia patikimai, be mechaninio triukšmo.
4. Durų mechanizmo montavimo būdą galima suskirstyti į tiesios sijos montavimą, montavimą ant kabinos stogo ir montavimą ant priekinės sienos. Tinkamiausią montavimo būdą galima pasirinkti atsižvelgiant į kliento suprojektuotą kabinos konstrukciją. Montuojant durų mechanizmą galima atlikti trimatį reguliavimą, kuris yra patogus, paprastas ir pagrįstas. Durų pakabinimo plokštė turi apsauginį kablį, kuris apsaugo nuo smūgių ir kritimo, todėl yra saugus ir patikimas.
Automobilio stogo tvirtinimo kronšteinai
Sustiprintas montavimo laikiklis
Tvirtinimo vamzdis automobilio stogo montavimui (neprivaloma)
1. Pritvirtinkite durų mechanizmo jungtį prie automobilio stogo C formos griovelio ir iš anksto priveržkite 4 tvirtinimo detalėmis; tada pritvirtinkite durų mechanizmą prie durų mechanizmo jungties ir iš anksto priveržkite 6 M8 * 20 kvadratinių kaklelių varžtų grupėmis.

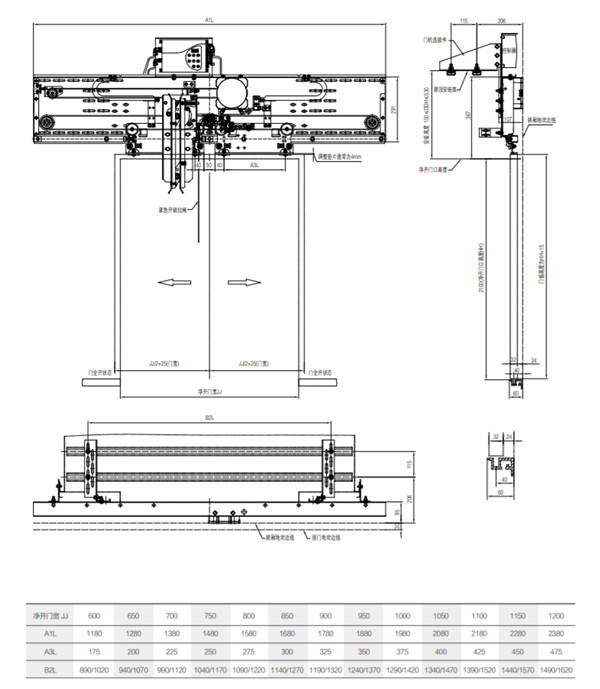

2. Sureguliuokite durų mechanizmo aukštį ir kairės bei dešinės puses: per ilgą durų mechanizmo jungties skylę sureguliuokite atstumą tarp kreipiančiosios bėgelio viršutinio paviršiaus ir automobilio durų slenksčio iki HH+109 mm (HH yra durų atidarymo aukštis); sureguliuokite per ilgą durų mechanizmo skylę. Nuokrypis tarp durų mechanizmo centro ir durų atidarymo centro yra ±1 mm (žr. paveikslėlį).
3. Sureguliuokite durų mechanizmo apatinės plokštės vertikalumą: sureguliuokite durų mechanizmo apatinės plokštės vertikalumą iki ± 0,5 mm, nutiesdami vertikalią liniją arba imdami durų aikštelės slenkstį kaip atskaitos tašką. Galite reguliuoti durų mechanizmo jungties jungiamuosius varžtus arba durų mechanizmo jungtį. Į C formos griovelį įdėkite tarpiklius.
4. Sureguliuokite atstumą ir lygiagretumą tarp durų mechanizmo kreipiamosios bėgelio ir slenksčio: naudodami aikštelės durų slenkstį kaip atskaitos tašką, sureguliuokite atstumą nuo durų mechanizmo kreipiamosios bėgelio galo iki aikštelės durų slenksčio iki 83, o atstumą tarp dviejų durų mechanizmo kreipiamosios bėgelio galų ir aikštelės durų slenksčio sureguliuokite iki tokio pat atstumo.
5. Peržiūrėję šiuos pagrindinius durų mechanizmo montavimo parametrus, priveržkite visus durų mechanizmo varžtus:
• Durų mechanizmo aukštis: atstumas tarp durų mechanizmo kreipiančiosios bėgelio viršutinio paviršiaus ir automobilio durų slenksčio yra HH+109 mm;
• Durų mechanizmo centras: nuokrypis tarp durų mechanizmo centro ir durų atidarymo centro yra ±1 mm;
• Atstumas tarp durų kreipiančiosios ir aikštelės durų slenksčio: atstumas tarp durų kreipiančiosios ir aikštelės durų slenksčio yra 83 mm.
