Infraraudonųjų spindulių lifto durų detektorius THY-LC-917
| Produkto pavadinimas | Lifto šviesos užuolaida |
| Atviras kelias | Šoninis arba centrinis atidarymas |
| Įtampa | 220 V kintamoji srovė, 110 V kintamoji srovė, 24 V nuolatinė srovė |
| Diodų skaičius | 17, 32 |
| Sijų skaičius | 94-33 sijos, 154-94 sijos |
1. Su savikontrolės funkcija, įprastine maitinimo dėžutės išvestimi ir savikontrolės išvestimi
2. Išlaikyti Vokietijos TUV bandymai ir atitikti susijusius tarptautinius standartus
3. Miego režimo funkcija, prailgina produkto tarnavimo laiką
4. Priimti naujas technologijas, PCB, pasižyminčias dideliu atsparumu korozijai ir dideliu prisitaikymo prie lauko gebėjimu, stabilias ir patikimas
5. Gražus išvaizdos dizainas, lengvas montavimas, tinka daugumai prekių ženklų liftų
6. Pažangi technika ir įranga, patikimi SMT paviršiaus užpildymo būdai
7. Vartotojams pasirinkti NPN/PNP išvestį (tranzistoriaus išvestį) be maitinimo dėžutės
Lifto šviesos užuolaida yra lifto durų apsaugos įtaisas, pagamintas naudojant fotoelektrinės indukcijos principą. Ji tinka visiems liftams ir apsaugo įlipančių ir išlipančių iš lifto keleivių saugumą. Lifto šviesos užuolaidą sudaro trys dalys: infraraudonųjų spindulių siųstuvai ir imtuvai, sumontuoti abiejose lifto kabinos durų pusėse, ir specialūs lankstūs kabeliai. Aplinkos apsaugos ir energijos taupymo tikslais vis daugiau liftų atsisako maitinimo dėžutės. Kai kurių prekių ženklų šviesos užuolaidos turi naudoti maitinimo dėžutes dėl prasto atsparumo elektromagnetiniams trukdžiams. Tačiau populiarėjant ekologiškų liftų koncepcijai, šviesos užuolaidos be maitinimo dėžių yra madingos. Nes 220 V įtampos konvertavimo į 24 V procesas neišvengiamai praranda daug energijos.
Šviesos užuolaida THY-LC-917, kaip ir įprasta šviesos užuolaida, turi procesoriaus valdomą dinaminio skenavimo LED šviesą skleidžiantį vamzdelį. Juostos formos dviejų spalvų LED rodo šviesos užuolaidos apsaugos srities būseną, todėl šviesos užuolaida vizualiau atspindi įprastą apsaugos funkciją. Tai humaniškiau.

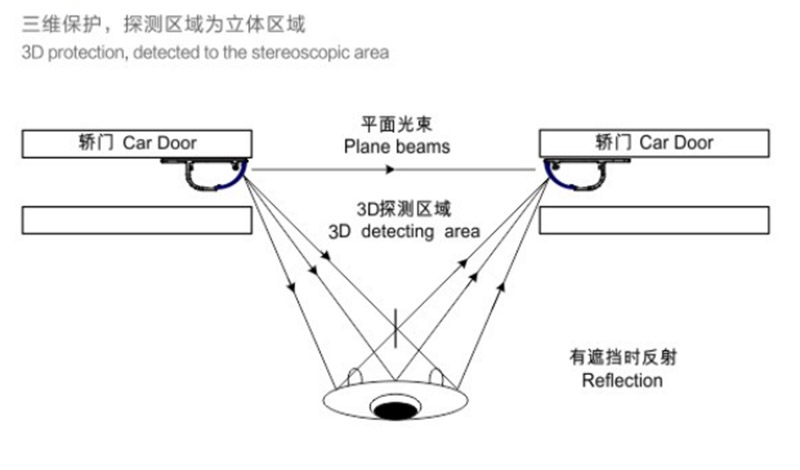

Šviesos užuolaidos spinduliavimo gale yra keli infraraudonuosius spindulius skleidžiantys vamzdeliai. Valdant MCU, spinduliuojantis ir priimantis vamzdeliai įjungiami paeiliui, o vienos spinduliuojančios galvutės skleidžiama šviesa yra priimama kelių imtuvų, sudarydama daugiakanalio skenavimo procesą. Nuolat skenuojant kabinos durų zoną iš viršaus į apačią, suformuojama tanki infraraudonųjų spindulių apsauginė šviesos užuolaida. Kai kuris nors iš spindulių yra užblokuojamas, nes fotoelektrinė konversija negali būti įgyvendinta, šviesos užuolaida nustato, kad yra kliūtis, todėl išveda pertraukimo signalą. Šis pertraukimo signalas gali būti perjungimo signalas arba aukšto ir žemo lygio signalas. Gavusi signalą iš šviesos užuolaidos, valdymo sistema nedelsdama išveda durų atidarymo signalą, o kabinos durys nustoja užsidaryti ir atsidaro atvirkščiai. Keleiviams ar kliūtims palikus įspėjamąją zoną, lifto durys gali būti normaliai uždarytos, taip siekiant saugos apsaugos tikslo. Išvenkite liftuose įstrigusių žmonių nelaimingų atsitikimų.
1. Mobilus siųstuvo ir imtuvo įrengimas
Mobilus šviesos užuolaidos montavimas reiškia šviesos užuolaidos siųstuvo, imtuvo arba vieno iš jų montavimą ir naudojimą, pritvirtintą prie automobilio durų ir judantį kartu su automobilio durimis. Įprastomis aplinkybėmis siųstuvas ir imtuvas tvirtinami prie automobilio durų sulankstomos briaunos.
Šoninių durų montavimo būdas – pritvirtinti šviesos užuolaidą prie lifto kabinos ir kabinos durų sulankstomą kraštą varžtais.
Centrinių padalintų durų montavimo būdas – pritvirtinti šviesos užuolaidą prie lifto kabinos durų sulankstymo krašto varžtais.

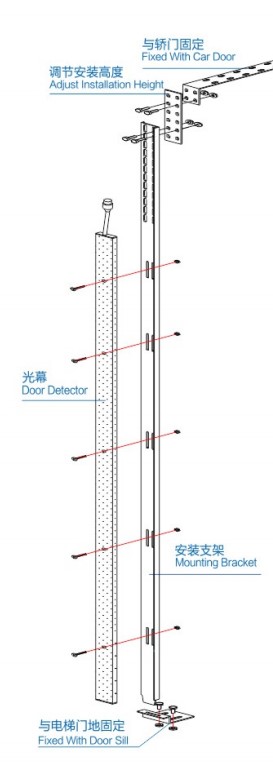

2. Fiksuotas siųstuvo ir imtuvo įrengimas
Stacionarus šviesos užuolaidos montavimas reiškia šviesos užuolaidos siųstuvo ir imtuvo, pritvirtintų prie automobilio durų slenksčio galo per fiksuotą laikiklį, montavimą ir naudojimą. Siųstuvas ir imtuvas negali judėti kartu su automobilio durimis.
